I.   分层模型
II.  查表寻址
III. 应用层协议
IV.  网络协议实现离不开操作系统
V.   Virtualbox 虚拟网络实战

本节提纲

• 对等层通信
• 下层连通是上层连通的基础和保障

对等层通信

• 「连通性」是针对分层通信模型里具体哪一层的「连通性」，且需要考虑数据传输方向

4/5 层模型

| 应用层 | DHCP | DNS | FTP | NFS | Samba | HTTP |
| 传输层 | TCP  | UDP |
| 网络层 | IP   | ICMP* |
| 数据链路层/物理层 | IEEE 802.3 | IEEE 802.11 | IEEE 802.15 |

• IEEE 802.3 以太局域网的物理层和数据链路层标准。
• IEEE 802.11 无线局域网的物理层和数据链路层标准。
• IEEE 802.15 无线个人局域网（包含蓝牙协议）的物理层和数据链路层标准。

特别的 ICMP

ICMP 是否属于「网络层」此处存在争议，我在本课程中如无特别说明一律将 ICMP 视为网络层连通性诊断工具。

对等层通信 FAQ

• 本课程涉及到的网络服务配置，无一例外的都是「点对点」 通信 模型，即：「客户端」-「服务器」 模型，又称 CS 模型 。
• 本课程所指的网络服务配置，如无特别说明，都是主要工作在于配置 「服务器」 。
• HTTP 协议使用的 「客户端」 我们通常又称为 浏览器（Browser） 。所以，HTTP 应用的 软件架构 模型又称为 BS 架构。
• 典型 CS 模型 通信流程：「客户端」 发起 请求 ，「服务端」 接收并处理 请求 后发回 响应 。

对等层通信 FAQ

• 在一次通信过程中，本地 是相对于 远程 的成对出现概念。例如：
  • SSH 远程登录，运行 SSH 客户端 的主机我们称为「本地主机」。SSH 服务器 被称为「远程主机」。
  • 使用 HTTP 协议的网站应用中的「文件上传」场景，用户选择「本地」文件上传到「远程」 Web 服务器。
• 每一层的通信 负载（Payload） 都指的是「相对于本层的上一层」协议数据。
  • HTTP 协议数据 就是通过 TCP 负载层承载的。
• 站在本地 看通信：「上行」或「出站」就是向 远程 发送 数据，「下行」或「入站」就是从 远程 接收 数据。

分组传输

• 计算机网络通信的「行为模式」特征：Packet-by-Packet
• 物理层以上：没有「物理上」的「连接」，只有「逻辑上」的「连接」
  • 每一层「连接」状态的定义存储在「报文」每一层的约定（协议规范）字段
• 研究「连接」的核心是搞懂 Packet （报文）分段定义

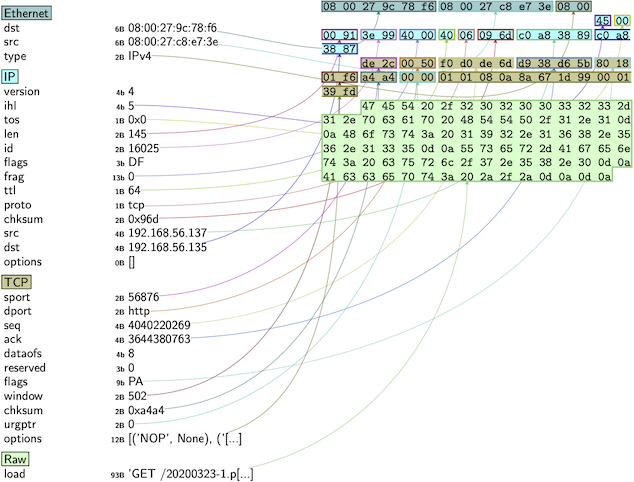

报文示例

下层连通是上层连通的基础和保障

计算机网络连通性故障排查的「自底向上」原则

• 物理层不通，啥都不通。
• 网络层连通，应用层不一定连通。但网络层不连通，应用层一定也不连通。
• 底层自动「寻址」失败时，也会导致应用层连接失败。

以 SSH 连接失败为例

1. 物理层连通性判定：网卡是否「接入网线」
2. 链路层连通性判定：Virtualbox 虚拟网络连通性矩阵
3. 网络层连通性判定：ping
4. 传输层连通性判定：nc / ssh -vv
5. 应用层连通性判定：ssh -vv

计算机网络连通性故障排查的「自顶向下」原则

• 用浏览器访问一下网站，能打开已经能说明 HTTP 连接 OK
  • 小心「浏览器缓存」误导
• SSH 已经可以访问目标 IP 所在主机，说明本地到目标 IP 网络层连通性 OK
• ping 一下比弯腰查网线更快捷

本课程常用查表寻址协议

• DHCP
• ARP
• 路由
• DNS

网络通信初始化 DHCP

• 解决网络中「新成员」加入后的通信身份标识自动分配问题
• 如果没有 DHCP ，那么需要「手工」配置通信身份标识

通信身份标识

• 链路层：MAC 地址
• 网络层：IP
• 传输层：协议标识符(TCP/UDP) + 端口号 (1-1024, 1025-65535)
• 应用层：主机名、域名

接「网」气的 DHCP (1/2)

DHCP 解决的就是「根据主机提供的 身份标识 」自动分配一个在局域网中「不会引起 身份冲突」的 IP 地址以及其他常用网络配置信息。

接「网」气的 DHCP (2/2)

• 身份标识：DHCP 请求标识，由本地系统 DHCP 客户端自行决定，常见于直接使用「接入该网络的网卡」的 MAC 地址。也有例外，如 netplan 在大部分主机上使用主机唯一标识符。
• 身份冲突：MAC 地址冲突可能会导致局域网中的流量劫持，IP 地址冲突可能会触发操作系统级别的通信异常处理流程。
• 其他 DHCP 常用配置：局域网网关 IP、本地 DNS 服务器 IP、NTP 服务器 IP 等。

寻址相关协议

• ARP
• 路由
• DNS

ARP

• 根据目标 IP 地址「查找」目标 MAC 地址。

# 推荐命令
ip neigh

# ping 一下「局域网」内另一台 VM 后再执行以上命令

# 过时命令
arp -n

路由

• 根据目标 IP 地址「查找」转发「IP」地址。

# 推荐命令
ip route

# ⚠️  删除虚拟机内默认路由后再执行以上命令 ⚠️
sudo ip route delete default
# 此时还可以 ping 通 www.baidu.com 吗？
# 把之前的默认网关再重新添加进路由表
# sudo ip route add default via 10.0.2.1

# 过时命令
route -n
netstat -rn

DNS

• 根据目标「域名」地址「查找」目标「IP」地址。

# 执行域名解析
## 使用本地默认域名解析服务器
dig www.baidu.com
## 使用指定域名解析服务器 114.114.114.114 忽略 /etc/hosts
dig @1.1.1.1 www.baidu.com

• HTTP （本课程第 5 章：Web服务器）
• FTP / NFS / Samba （本课程第 6 章：网络资源共享）

查找表（1/2）

• ARP 表：「目标 IP 地址 -> { 本地网卡标识 - 目标 MAC 地址 } 」映射关系表
• 交换机的 CAM 表：「目标 MAC 地址 - 交换机端口号」映射关系表
• 路由表：「目标 IP 地址段 -> { 本地网卡标识 - 下一跳 IP 地址 - 优先级}」映射关系表

查找表（2/2）

• DHCP 分配记录：「DHCP 客户端身份标识 -> { 分配 IP 地址 - 租约 }」映射关系表
• DNS：「域名 -> { 地址 [ - 地址类型 - 有效期 ] }」映射关系表
  • hosts 文件
  • 应用程序内置缓存，例如浏览器缓存
  • dnsmasq / bind9 等配置文件

特殊网络地址

0.0.0.0

• 服务器配置中，指代「本机上的所有网卡可用 IPv4 地址」。例如虚拟机配置的 2 个虚拟网卡分配得到的 IP 分别是 10.0.2.15 和 192.168.56.101 ，则只要满足网络层连通性，这 2 个 IP 地址都可以被用来作为访问时的目的 IP 。
• 路由配置中，指代「默认路由」，表示目标 IP 地址为任意 IPv4 地址。

127.0.0.1

• 本地「回环（loopback）」地址，常用于单机条件下模拟和调试网络程序时的服务端程序监听地址。

localhost

• 主机名，在主流操作系统 hosts 文件中通常默认定义为解析到 127.0.0.1 或 ::1，但也可以定义指向其他 IP 地址。

Virtualbox 官网的虚拟网络配置详解文档

连通性总结

tcpdump

# 查看可捕获的网卡名称
tcpdump --list-interfaces

# 对照系统中网卡信息
ip a

# 开始抓包
## -i 指定抓包网卡
## -w 抓包结果保存到文件
sudo tcpdump -i enp0s8 -w http.pcap

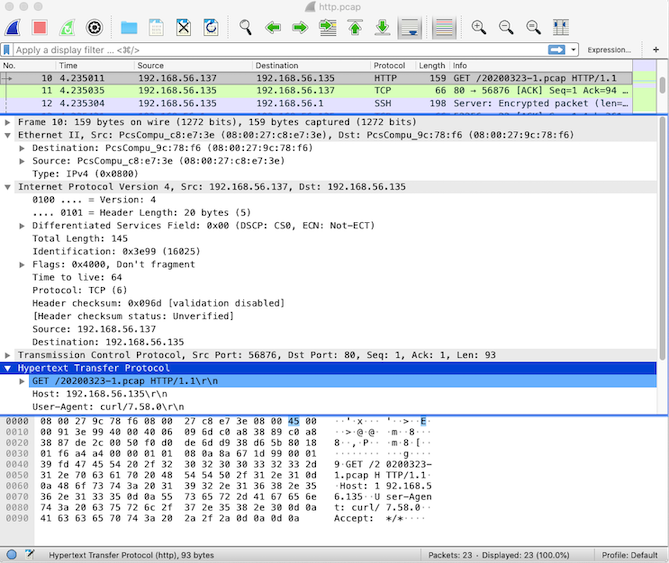

wireshark

1. 查看抓包基本信息
2. 查看数据包详情
3. 查看「流」信息
4. 从数据流中提取「载荷」
