网络安全

黄玮

第四章 网络监听

温故

  • 代理模型中的嗅探问题
    • 所有通信数据都会经过代理服务器
  • 网络数据包嗅探工具
    • Wireshark工具的高级使用
      • 协议分析 / 网络故障诊断

知新

  • 交换式网络环境依然可以网络监听
  • 网络监听是通信内容机密性的大敌
  • 如何抓出局域网中的嗅探者
  • 如何防范网络监听

网络监听原理

  • 被动监听
    • 共享式网络环境
    • 交换式网络环境
  • 主动监听
    • 数据链路层的漏洞利用
    • ARP欺骗

共享式网络环境

  • IEEE 802.3以太局域网采用广播机制
    • 局域网上的所有主机共享相同的通信链路
    • 单个主机的标识
      • MAC（Media Access Control）地址
  • 网卡检查接收到的数据包的目的地址
    • 正常状态下的网卡操作
      • 只接收目的MAC地址是自己的数据包，其他数据包丢弃
  • 混杂模式
    • 不检查目的 MAC 地址，来者不拒

完全被动的嗅探，很难发现嗅探者

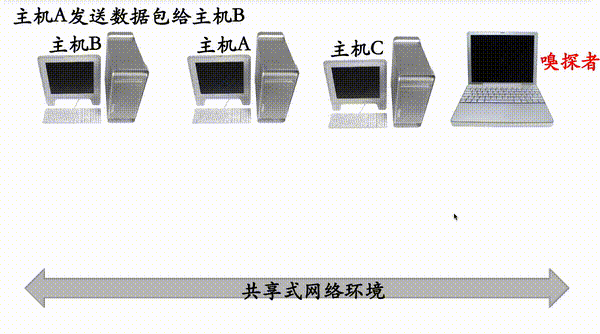

共享式网络环境中的嗅探

交换式网络环境

  • 交换机的 CAM 表
    • Content Addressable Memory
    • 存储局域网中每台计算机的 MAC 地址
    • MAC 地址关联存储到网卡所连接的交换机端口号
    • 数据包转发基于 CAM 表查找，不再广播

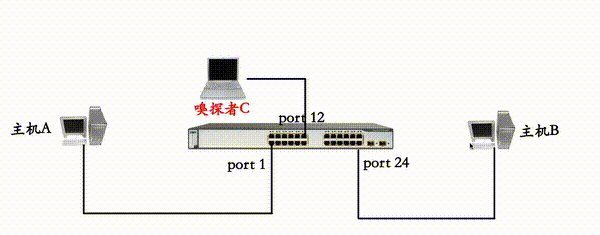

交换式网络环境中的嗅探

交换式网络环境就没有被嗅探的可能了吗？

主动监听！

主动监听

主动监听的原理

  • 数据链路层的漏洞利用
  • ARP欺骗的三种模式
    • 终端ARP缓存投毒
      • 主动嗅探/中间人攻击
    • 交换机 DoS
      • 强制交换机进入 Hub 模式：广播
    • 交换机投毒
      • 主动 污染 交换机的 MAC-Port 转发表
        • Content Addressable Memory (CAM)

温故：ARP

  • ARP: Address Resolution Protocol
    • 地址解析协议
    • 主机在发送帧前将 目标 IP 地址 转换成 目标 MAC 地址 的过程
    • 局域网中的主机间通信依赖于 ARP 找到目标主机
    • 局域网中的主机访问外网依赖于 ARP 找到网关
  • ARP表
    • 动态学习
    • 静态配置

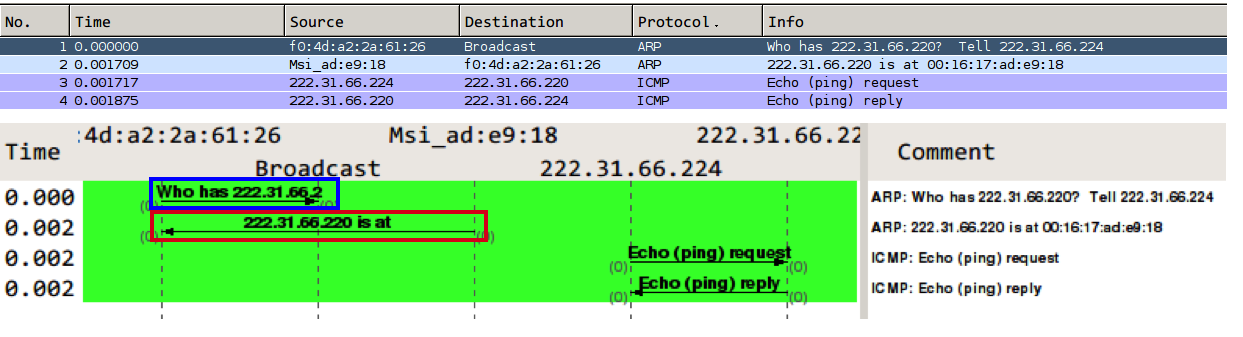

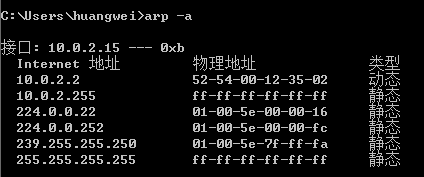

ARP 地址表示例

  • who has 222.31.66.220? Tell 222.31.66.224 ARP 请求
    • 提问
  • 222.31.66.220 is at 00:16:17:ad:e9:18 ARP 响应
    • 举手

温故：GARP

  • Gratuitous ARP (GARP)
    • 无故 ARP
    • 检查重复地址或 IP 地址冲突（如果收到 ARP 响应则表明存在重复地址或 IP 地址冲突）
    • 用于通告一个新的数据链路标识
      • 当一个设备收到一个 arp 请求 时，发现 arp 查找表 中已有发送者的 IP 地址，则更新此 IP 地址对应的 MAC 地址条目

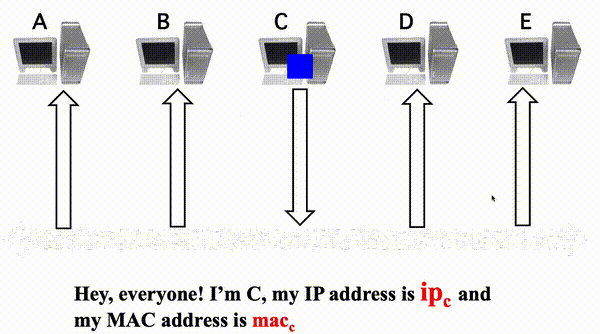

GARP 过程示意

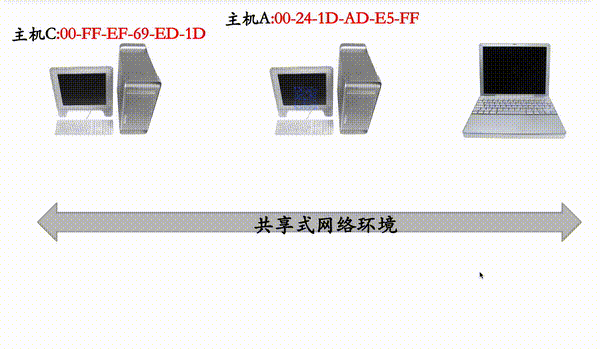

终端 ARP 投毒：劫持 A -> C 通信

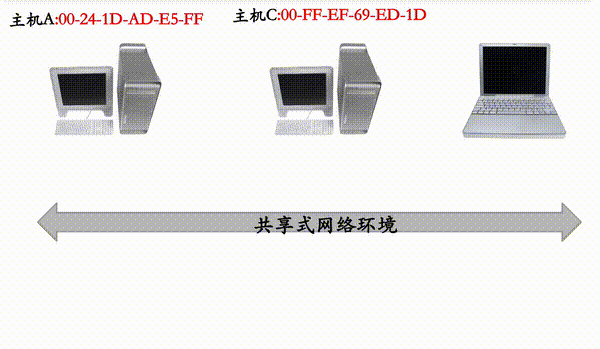

终端 ARP 投毒：劫持 C -> A 通信

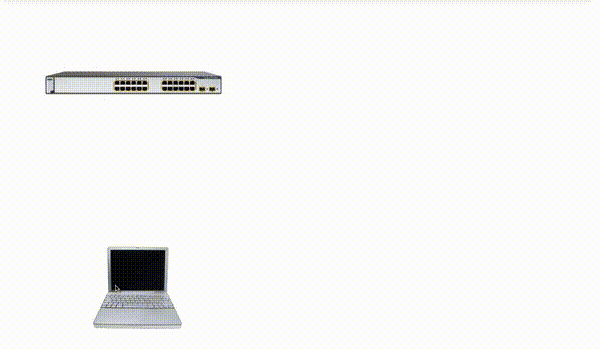

针对交换机的 DoS 攻击/泛洪/洪泛

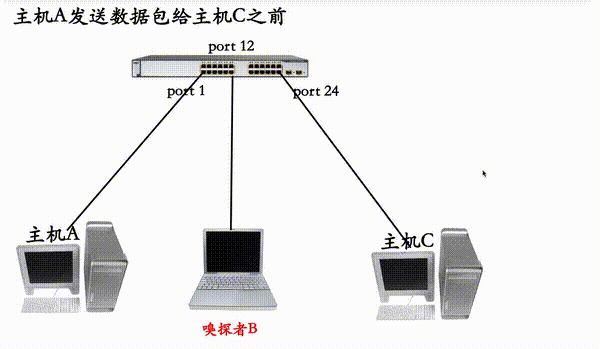

交换机投毒

网络监听工具

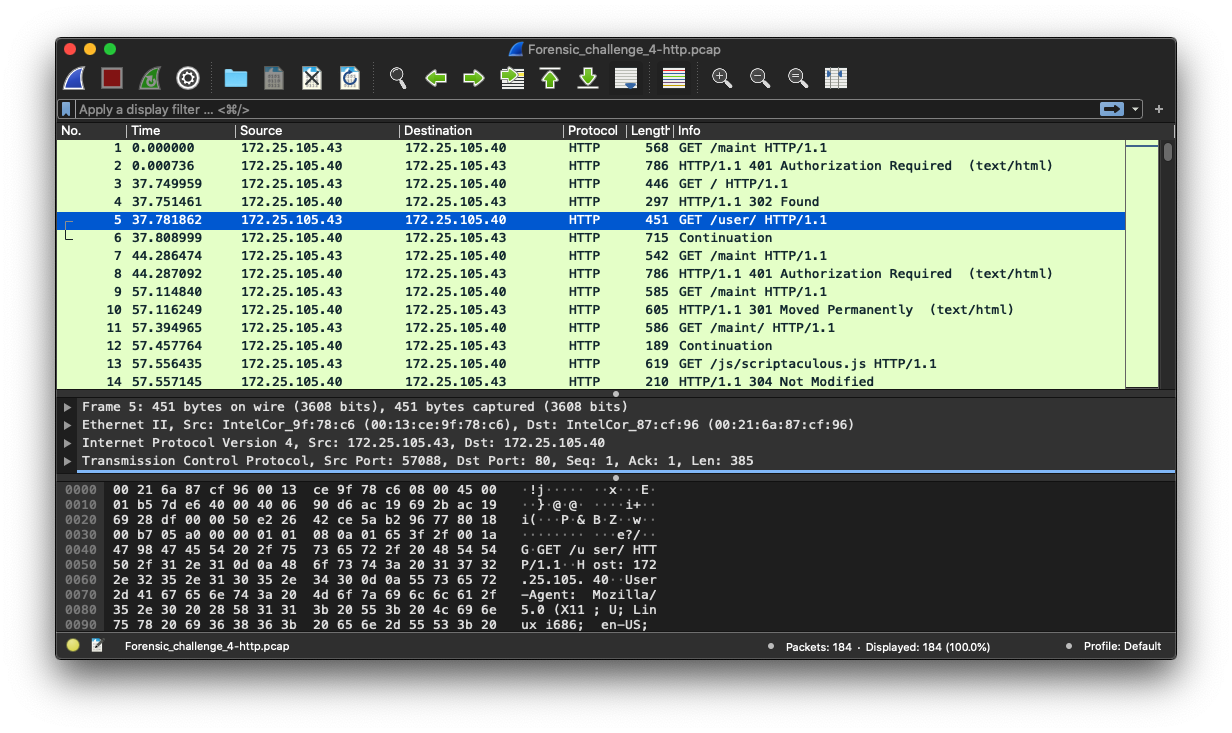

Wireshark 简介

Wireshark是网络包分析工具，前身是Ethereal，主要用来捕获网络包，具有以下特性

  • 多平台支持：Win / Mac / *nix
  • 实时捕获网络数据包
  • 详细显示数据包的协议信息
  • 读取/保存数据包
  • 支持基于规则的数据包/协议统计分析
  • 支持多种方式过滤捕获/显示网络数据包
  • 导入/导出其他网络嗅探程序支持的数据包格式
  • 多种方式查找包

Wireshark 简介

命令行版 Wireshark 的基本使用

# 捕获指定IP地址相关的数据包并保存到文件
sudo tshark -f "host <ip-address>" -w <output-file.pcap>

# 获取当前系统上所有可捕获的网卡ID
sudo tshark -D

# 指定数据包捕获所使用的网卡
sudo tshark –I <capture interface>

不可思议的 Wireshark 功能

大流量数据捕获优化

  • 非实时更新报文窗口
  • 文件切割保存
  • 禁用MAC地址/域名/协议类型反向解析
  • 自定义数据包捕获终结条件
  • 按报文个数 / 大小 / 捕获时间

不可思议的 Wireshark 功能

自定义过滤规则

  • 数据包捕获时过滤规则——大流量数据捕获优化
  • 报文显示时过滤规则——协议分析辅助

不可思议的 Wireshark 功能

网络状况分析

  • 网络质量参数分析
    • 按协议分类报文速率
    • 丢包率/重传报文数/畸形包数量
    • TCP QoS参数
      • RTT / 带宽 / 时序图

不可思议的 Wireshark 功能

一键导出防火墙规则

  • Cisco IOS / iptables /windows firewall / IPFirewall

不可思议的 Wireshark 功能

协议分析神器

  • TCP/UDP会话跟踪
    • Follow TCP/UDP Stream
  • VoIP协议分析
    • 信令 / 语音数据自动识别和提取
  • 应用层负载数据关键词检索
    • 二进制 / 十六进制 / 文本
  • 一键导出保存应用层负载到
    • 文本 / 二进制原始数据 / 十六进制 / C语言数组
  • 报文统计规律
    • 按报文长度 / 按协议分层会话 / 自定义报文显示过滤

常用报文「捕获」过滤规则举例

# 只捕获IP地址为172.18.5.4的相关报文
tshark -f "host 172.18.5.4"

# 只捕获指定网段的相关报文
tshark -f "net 192.168.0.0/24"

# 只捕获特定端口流量
tshark -f "port 53 or port 80"

# 只捕获指定端口范围的TCP报文
tshark -f "tcp portrange 1501-1549"

常用报文「显示」过滤规则举例

# 只显示SMTP和ICMP相关报文
tshark -r sample.pcap "tcp.port eq 25 or icmp"

# 只匹配显示UDP报文头部或负载的连续3字节值为0x81, 0x60, 0x03
tshark -r sample.pcap "udp contains 81:60:03"

# 应用层正则式匹配查找
tshark -r sample.pcap 'sip.To contains "^a1762$"'
tshark -r sample.pcap 'http.request.uri matches "^id=[\d]*"'

协议分析样本资源

网络流量分析 Show Time

被动监听小结

  • 网络管理
    • 网络质量监视
    • 网络故障排查
  • 网络协议分析
    • 已知协议的自动化分析辅助
    • 未知协议的逆向分析辅助
  • 一般方法
    • 应用命令行版数据捕获工具完成报文捕获
    • 使用 GUI 工具深入分析捕获的报文

一道二术三器

  • 不变之「道」：持续对抗
  • 演进之「术」：中间人攻击

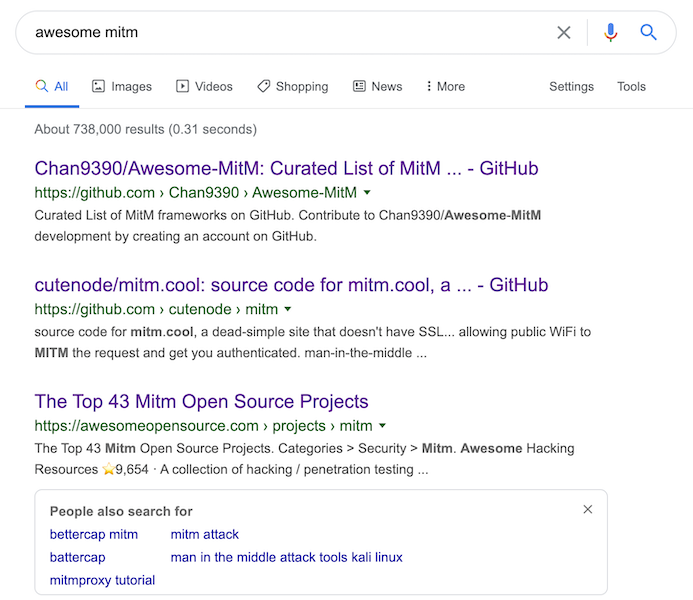

  • 走马灯「器」：dsniff, ettercap, mitmf, bettercap, ……

网络监听的检测与防范

回顾：网络监听的方法

  • 被动监听
    • 共享式网络环境
    • 交换式网络环境
  • 主动监听
    • 终端 ARP 缓存投毒
    • 交换机 DoS
    • 交换机投毒

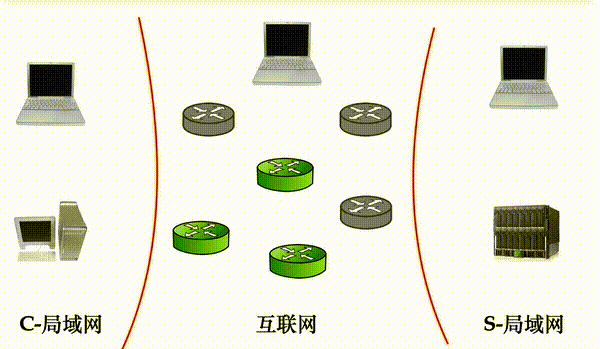

局域网监听方法推广到互联网范围

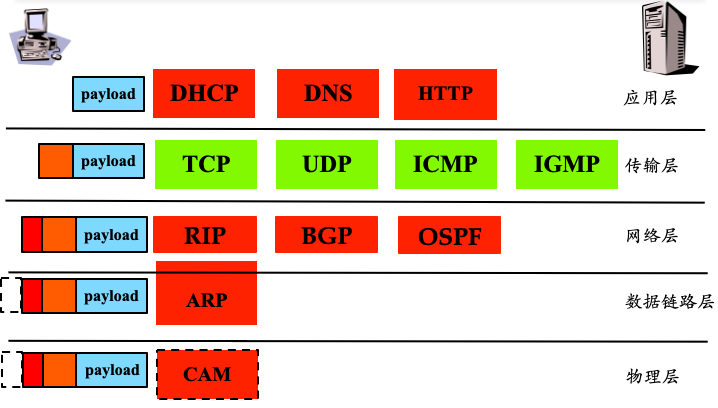

小心被监听或劫持的「寻址协议」
小心被毒化的「查找表」

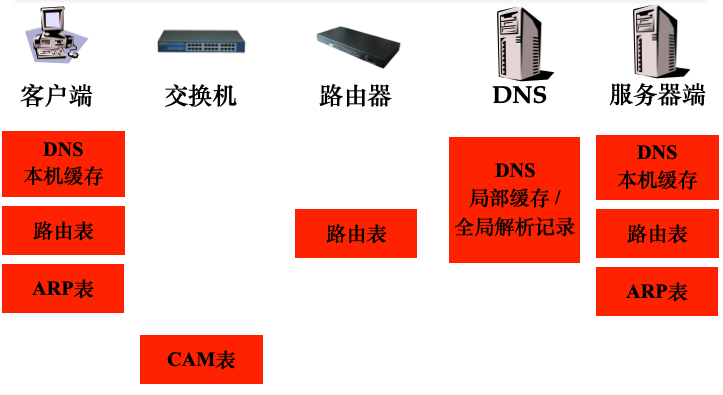

扩展：任意网络拓扑主动监听的基本原理

  • 寻址机制是主动监听的攻击重点
  • 查找：CAM / ARP / 路由 / DNS
  • 引流是主动监听的核心手段
  • 让通信流量（双向）通过监听者控制的设备、系统
  • 获取通信负载是主动监听的核心目标

检测终端 ARP 缓存投毒者

# 正常状态
arp -a
Internet 地址         物理地址              类型
 10.0.2.2              52-54-00-12-35-02     动态

# 被投毒状态（同一个 IP 地址对应多个不同 MAC 地址或异常的 IP-MAC ）
arp -a
Internet 地址         物理地址              类型
 10.0.2.2              52-54-00-12-35-02     动态
 10.0.2.2              25-35-FE-12-35-12     动态

桌面 ARP 防火墙可以有效检测、发现和防护

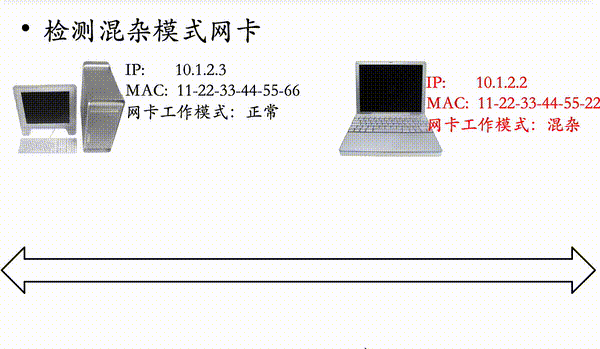

检测终端 ARP 缓存投毒者

  • 发送ARP请求包
    • 正确的 IP 地址
    • 错误目的 MAC 地址
  • 只有工作于混杂模式的网卡会响应该ARP请求数据包
  • 工作于混杂模式网卡的操作系统内核会自动回应该 ARP请求数据包

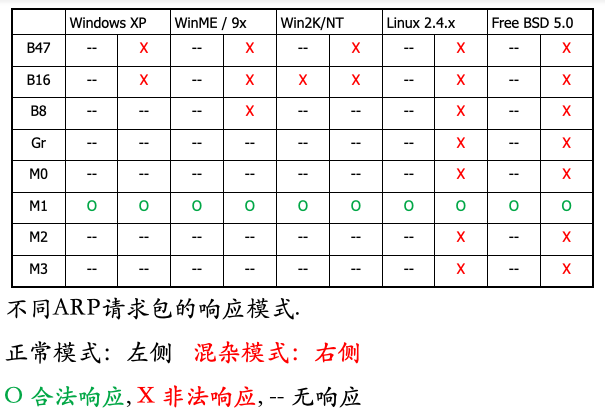

不同操作系统对 ARP 广播包的处理方式有差异

例如，虚假广播消息:

  • FF:FF:FF:FF:FF:FF:FF:FE (Br47): Last bit missing
  • FF:FF:00:00:00:00:00:00 (Br16): Only first 16 bits are the same as for broadcast.
  • FF:00:00:00:00:00:00:00 (Br8)
  • F0:00:00:00:00:00:00:00 (Br4)

不同操作系统的内核过滤机制有差异

例如，虚假组播消息:

  • 01:00:00:00:00:00:00:00 (Gr): Only group-bit set.
  • 01:00:5E:00:00:00:00:00 (M0): Multicast address zero is usually not used
  • 01:00:5E:00:00:00:00:01 (M1): (assigned to all) Multicast address one should be received by all in the test system
  • 01:00:5E:00:00:00:00:02 (M2): (assigned to different set of nodes) Multicast address two should not be received by systems in the test group.
  • 01:00:5E:00:00:00:00:03 (M3): (not registered)

非混杂模式 VS. 混杂模式网卡对 ARP 请求的响应实例

  • 左图：目标主机对「与己无关」的 ARP 请求「毫无反应」
  • 右图：目标主机对「与己无关」的 ARP 请求「积极响应」

检测针对交换机的泛洪攻击

网络抓包分析

  • 启用交换机的端口镜像
  • 重点关注
    • 链路通信质量参数：丢包率/重传率
    • 未知MAC地址

检测交换机投毒者

交换机CAM表中的异常更新记录

  • 同一个MAC地址反复被映射到不同物理端口

终端用户如何防范网络嗅探攻击

  • 安装桌面型ARP防火墙
    • 防护终端ARP投毒
  • 配置静态ARP地址表
    • 绑定网关IP与MAC地址
      • arp -s <网关IP> <网关MAC>
  • 敏感数据加密后再传输并使用加密通信协议
    • 应用层（负载）加密
    • 遵循 纵深防御 原则

网络管理员如何防范网络嗅探攻击

  • 启用并正确配置交换机的安全机制
    • 交换机的端口安全机制
      • 交换机物理端口和MAC地址的静态绑定
      • 限制交换机单个物理端口可以动态绑定的MAC地址数量
    • 划分VLAN
  • 部署内网安全监控设备
    • 监视异常网络状况
      • 丢包/ 重传 / 畸形包 / 广播风暴 …
